在标签和工具提示中使用占位符

选择字号： 超大 标准 发布时间：2022-08-10 21:55 | 作者：admin

图表中的每个形状都可以包含元数据或自定义属性——关于这些形状的额外信息。

这些自定义属性还可用于定义占位符值，就像计算机程序中的变量一样。占位符可用于形状标签和工具提示中，以显示该形状的自定义属性的值、它所在的容器形状或多组形状中的祖先。

当您将包含占位符的形状移动到具有匹配属性的容器形状中时，包含占位符（或工具提示）的标签将自动更新。

注意：作为一项高级功能，默认情况下不启用占位符 - 您需要明确告诉 diagrams.net 您要使用它们。

但首先，您需要向要引用的形状或容器形状添加一个属性。

添加自定义属性

您可以将自定义属性添加到任何形状、连接器、容器形状、泳道等。

1. 选择一个形状，然后在格式面板的排列选项卡中，单击编辑数据。或者，右键单击形状并从上下文菜单中选择编辑数据Ctrl+M，或者在 Windows 或Cmd+MMacO上选择形状并按下键盘快捷键。

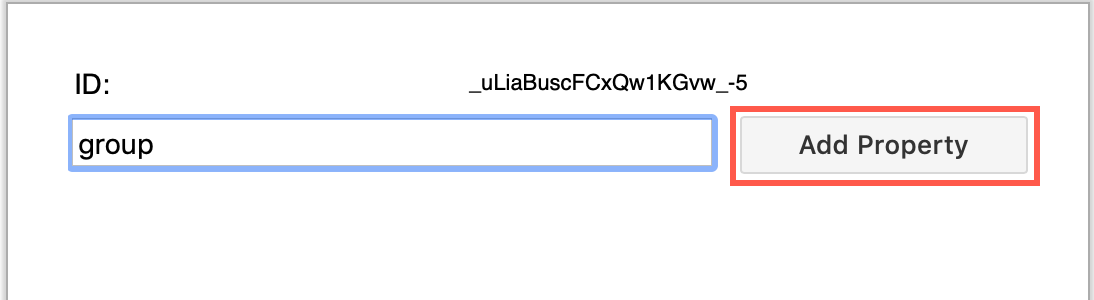

2. 该对话框列出了您添加的自定义属性。要添加新属性，请输入自定义属性的名称，然后单击添加属性。

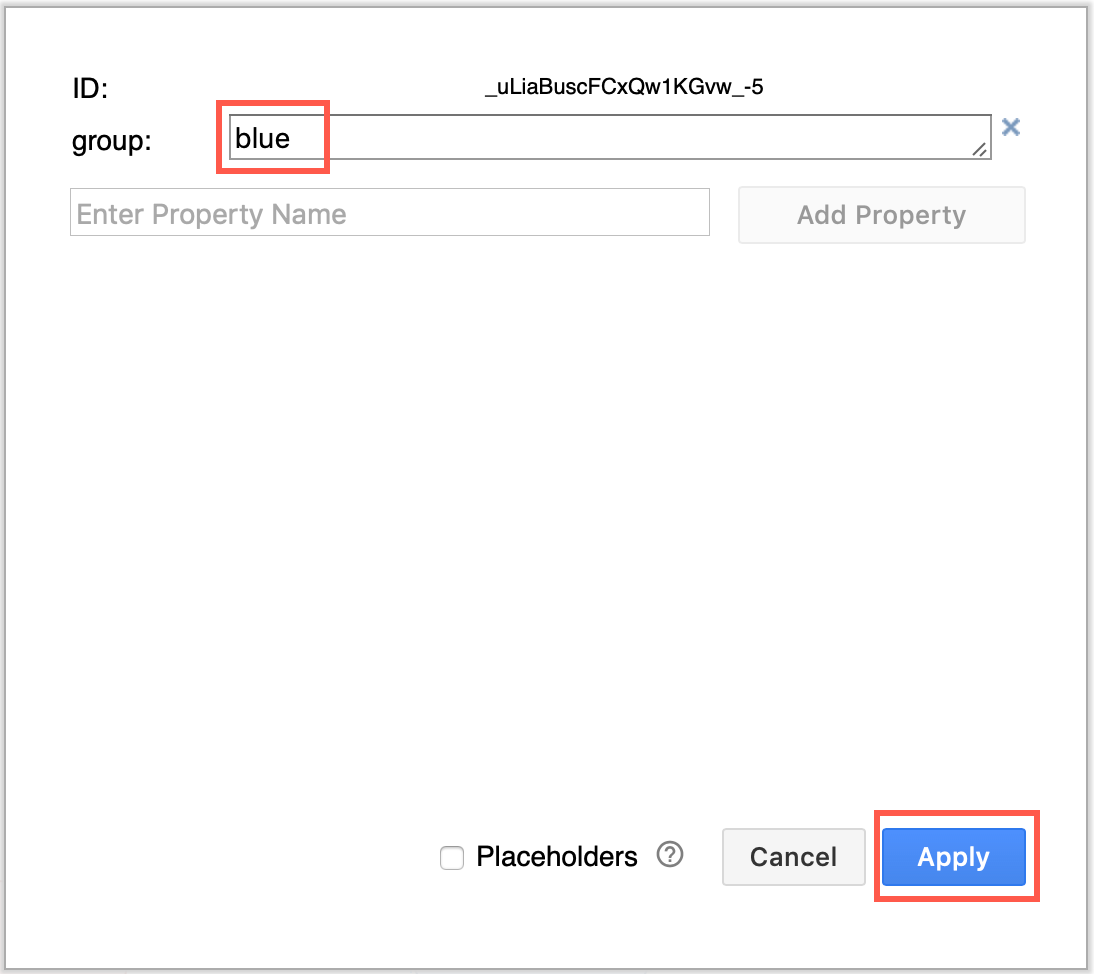

3. 现在在您刚刚输入的名称旁边的文本字段中输入自定义属性的值，然后单击Apply。

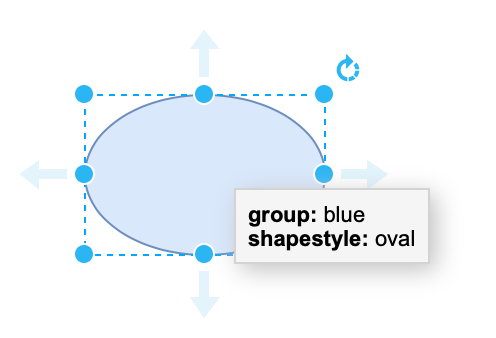

当您将鼠标悬停在该形状上时，您添加的自定义属性及其值会显示在工具提示中，除非您添加了自定义tooltip属性 - 否则只会显示工具提示值。要了解如何定义工具提示，并在工具提示中使用自定义属性作为占位符，请继续阅读。

提示：属性可以全局设置，类似于编程语言中的全局变量。确保未选择任何内容，然后单击格式面板中的编辑数据以查看全局自定义属性。

使用属性作为占位符

将自定义属性添加到形状后，您可以将其用作形状标签或工具提示文本中的占位符。

提示：您可以在简单的看板模板中看到正在使用的占位符，其中每张卡片的颜色和状态文本会根据其所在的列而变化。

将形状变成容器

如果要将父形状中定义的属性用作占位符，则需要将父形状变成容器形状。

1. 选择父形状，然后在右侧的格式面板中展开形状属性。
2. 确保容器复选框已启用。

向形状标签添加占位符

要在标签中显示形状属性的值，请写下用 % 符号包围的属性名称。例如，如果您向形状添加了一个名为group的属性，请编写%group%.

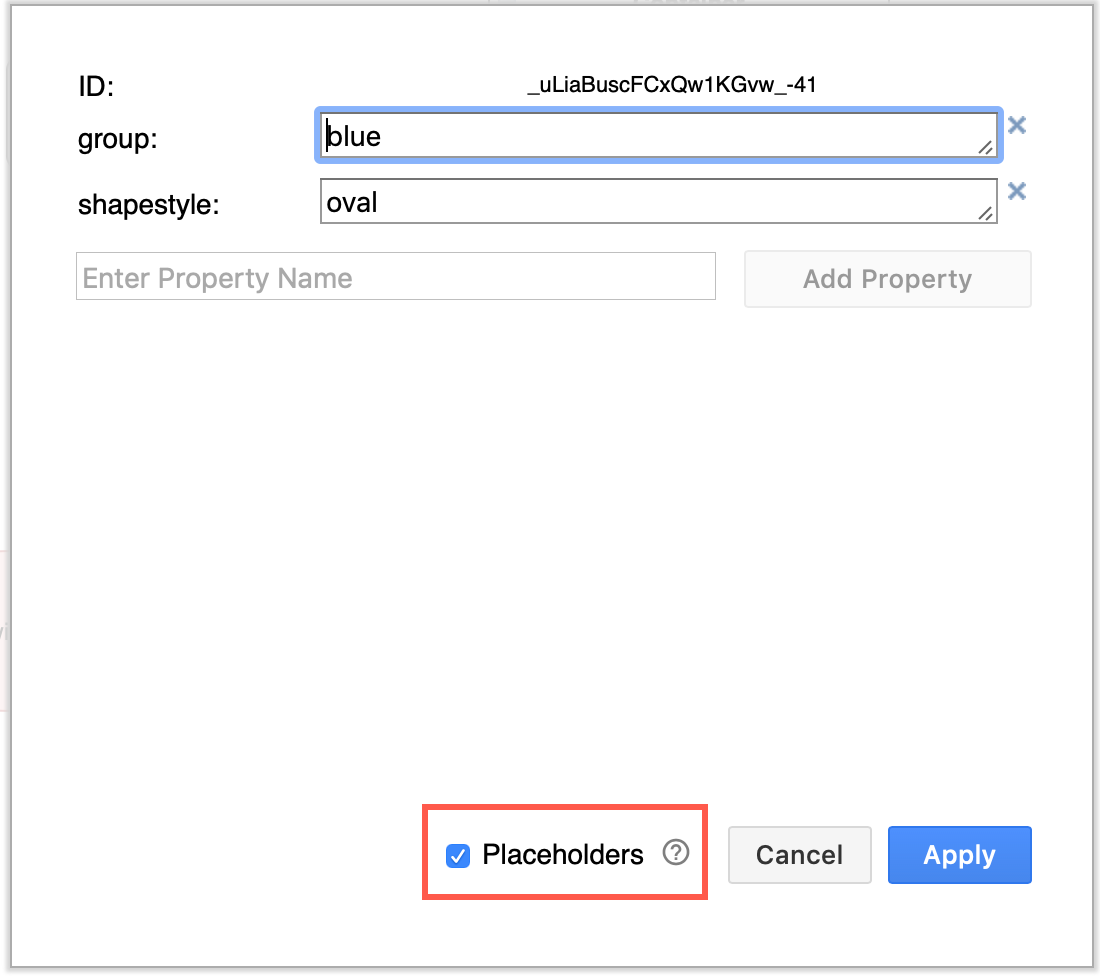

1. 右键单击形状并从上下文菜单中选择编辑数据，确保选中占位符复选框，然后单击应用。

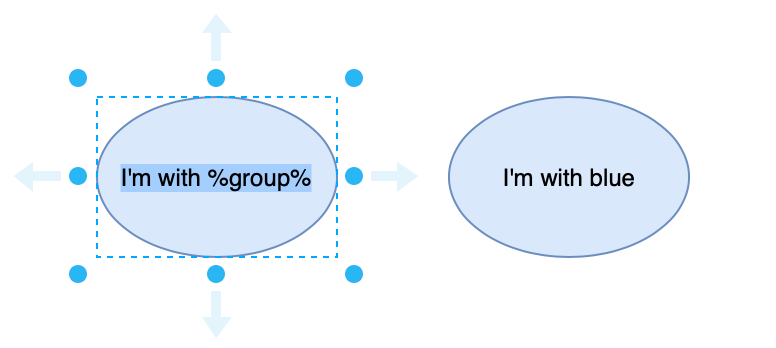

2. 编辑形状的文本标签以包含由 % 符号包围的属性名称。


有许多预定义的占位符，您可以在其中以各种时间格式、页码或标题等添加日期和时间到标签和工具提示中。

故障排除提示

如果该形状不存在属性名称，则使用最近祖先（容器形状或组）的匹配属性名称的值。如果未找到，则按原样打印文本。

如果未找到某个属性并且占位符文本带有 % 符号，请编辑形状及其祖先的形状数据 (Ctrl+M或Cmd+M)，仔细检查属性名称是否正确并确保启用了占位符复选框。

请注意，图表本身可以具有可由占位符引用的自定义属性。确保未选择图表中的任何内容，然后单击右侧格式面板中的编辑数据以查看这些“全局”自定义属性。

请注意，有一些特殊的形状属性名称：

• tooltip：如果您定义了一个工具提示属性，那么当您将鼠标悬停在一个形状上时，将只显示此文本（而不是其他自定义属性）。
• placeholder：这会将整个形状标签变成一个占位符，而无需手动将属性名称添加到形状的标签中。了解如何使用placeholder自定义属性

将占位符添加到形状上的工具提示

选择一个形状，您可以通过Edit > Edit Tooltip或使用键盘快捷键为其添加工具提示Alt+Shift+T。通过以这种方式输入工具提示，它只需将其添加到自定义属性列表中。

您可以直接使用占位符定义工具提示：

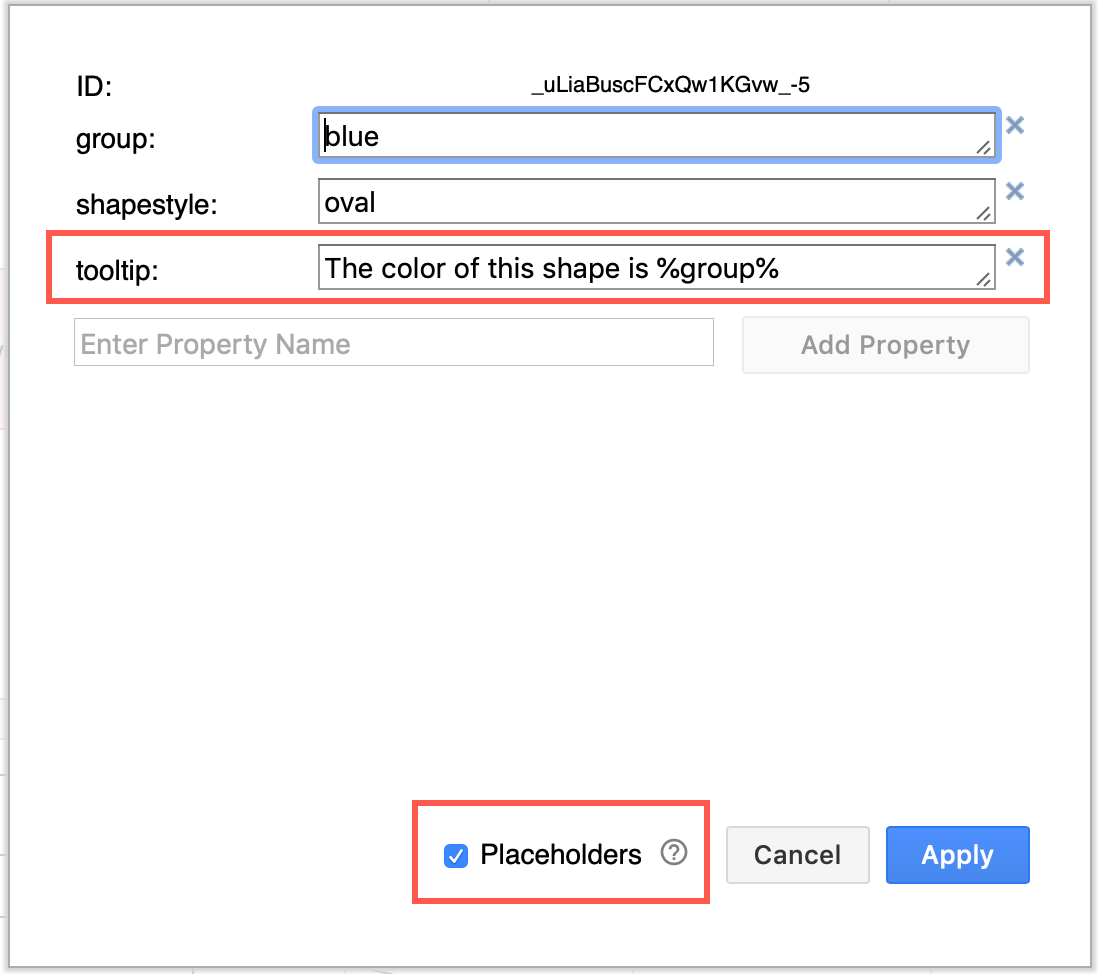

1. 右键单击形状并从上下文菜单中选择编辑数据，确保选中占位符复选框。
2. 添加一个名为: 的新属性tooltip。
3. 在工具提示属性旁边的空白字段中，添加工具提示文本，将 % 符号放在要在其中使用的占位符周围。然后单击应用。

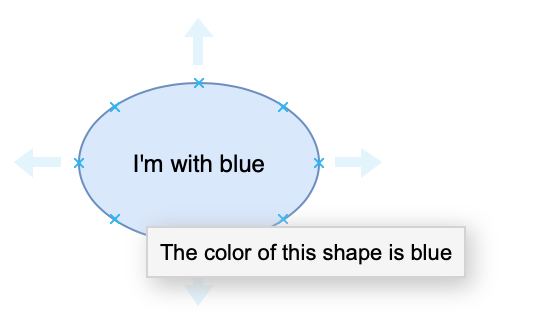

现在，当您将鼠标悬停在形状上时，将出现工具提示文本，并且占位符将替换为其引用的属性的值。

使用占位符自动绘制图表

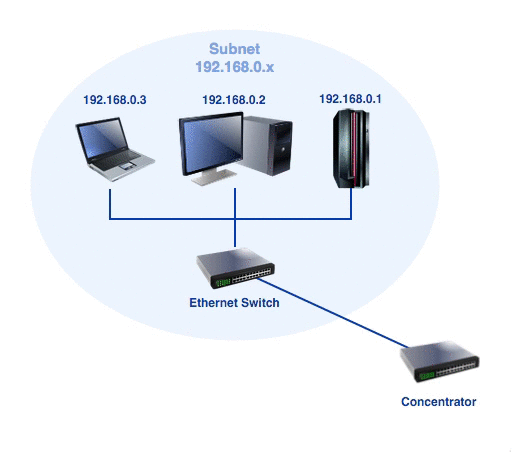

看一个更实际的例子——您可以在基础架构图中的标签中使用占位符。然后，当您更改子网组的地址时，各个节点的 IP 地址将自动更新。

在下面的示例中，子网内各个节点上的标签使用一个占位符，该占位符引用subnet包含椭圆形的自定义属性。这使得更新该子网中的 IP 地址变得容易。

在 diagrams.net 中打开此示例
