在冠富在线图表diagram中创建机架图

选择字号： 超大 标准 发布时间：2022-08-10 20:32 | 作者：admin

冠富在线图表diagram有许多用于创建机架图的形状库和模板。两个电子机柜以及带有服务器和网络硬件的 IT 机架都可以可视化，包括由 APC、思科、戴尔、F5、惠普、IBM 和甲骨文等特定供应商提供的标志。

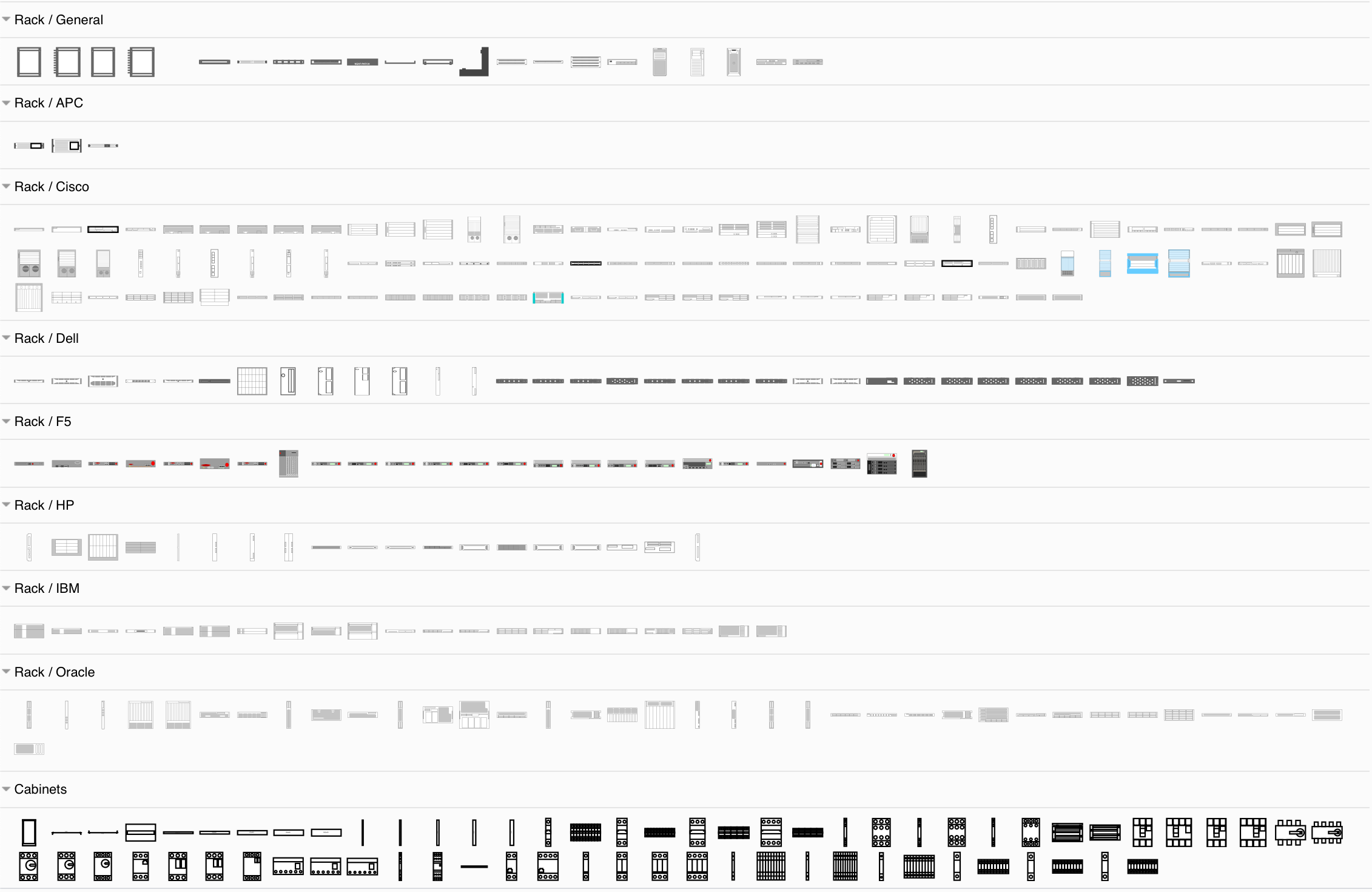

启用机架形状库

1. 在 冠富在线图表diagram编辑器中，单击左侧面板底部的更多形状。
2. 启用Networking下的Rack复选框。如果要创建电子柜图，请在“其他”下启用“柜”。
3. 单击应用。形状库将出现在左侧面板中。

或者，使用libsURL 参数并直接转到http://www.guanfu.org/diagram?libs=rack;cabinets&splash=0

创建机架图

首先，在绘图画布上添加一个橱柜形状。有的有编号，有的没有编号。

• 调整柜子大小：拖动顶部或底部的蓝色圆圈。这会自动增加额外的机架空间。
• 重新排序编号的机架：选择机柜后，展开右侧格式面板样式选项卡中的属性部分。在那里你会找到一处房产Display Numbers。更改此属性的值以使用机架上递增或递减的数字。

将形状添加到机柜或机架

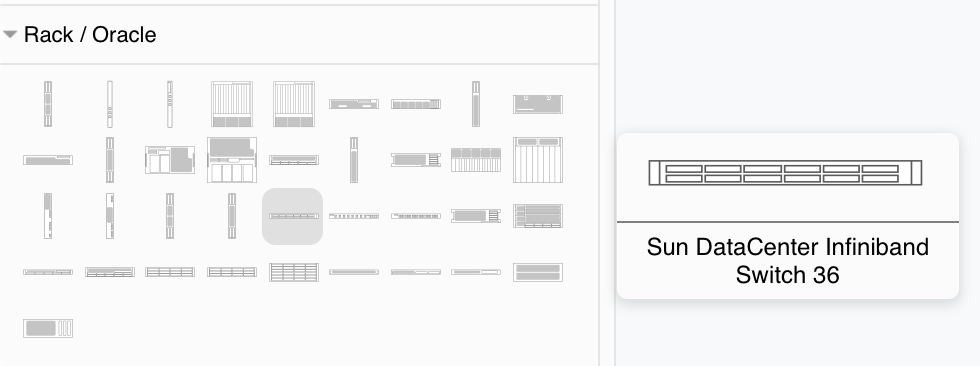

• 将任何组件形状拖到机柜或机架的中间。如果您不确定形状代表什么硬件，请将鼠标悬停在形状库中以查看其名称。

• 重新定位组件：向上或向下拖动它们以更改其插槽。
• 调整组件大小：选择形状，然后拖动组件顶部或底部的蓝色圆圈。
• 给组件加标签：双击组件，输入标签，然后按Enter将标签添加到机架右侧。
• 删除组件：选择组件，然后按Delete。
• 替换组件：从形状库中拖动不同的形状，将鼠标悬停在要替换的组件上，直到出现替换箭头，然后松开。
• 搜索组件：在左侧面板顶部的形状搜索字段中，输入您的搜索词以查找匹配的形状，例如1U Server。

基本 IT 服务器机架

机架图模板

冠富在线图表diagram包括几个用于机架和电子柜的模板。

1. 要将模板添加到绘图画布，请从菜单中选择排列 > 插入 > 模板。或者，创建一个新图表，您将看到模板对话框。
2. 要查看更大的模板预览，请单击右上角的放大镜。选择以下模板之一：

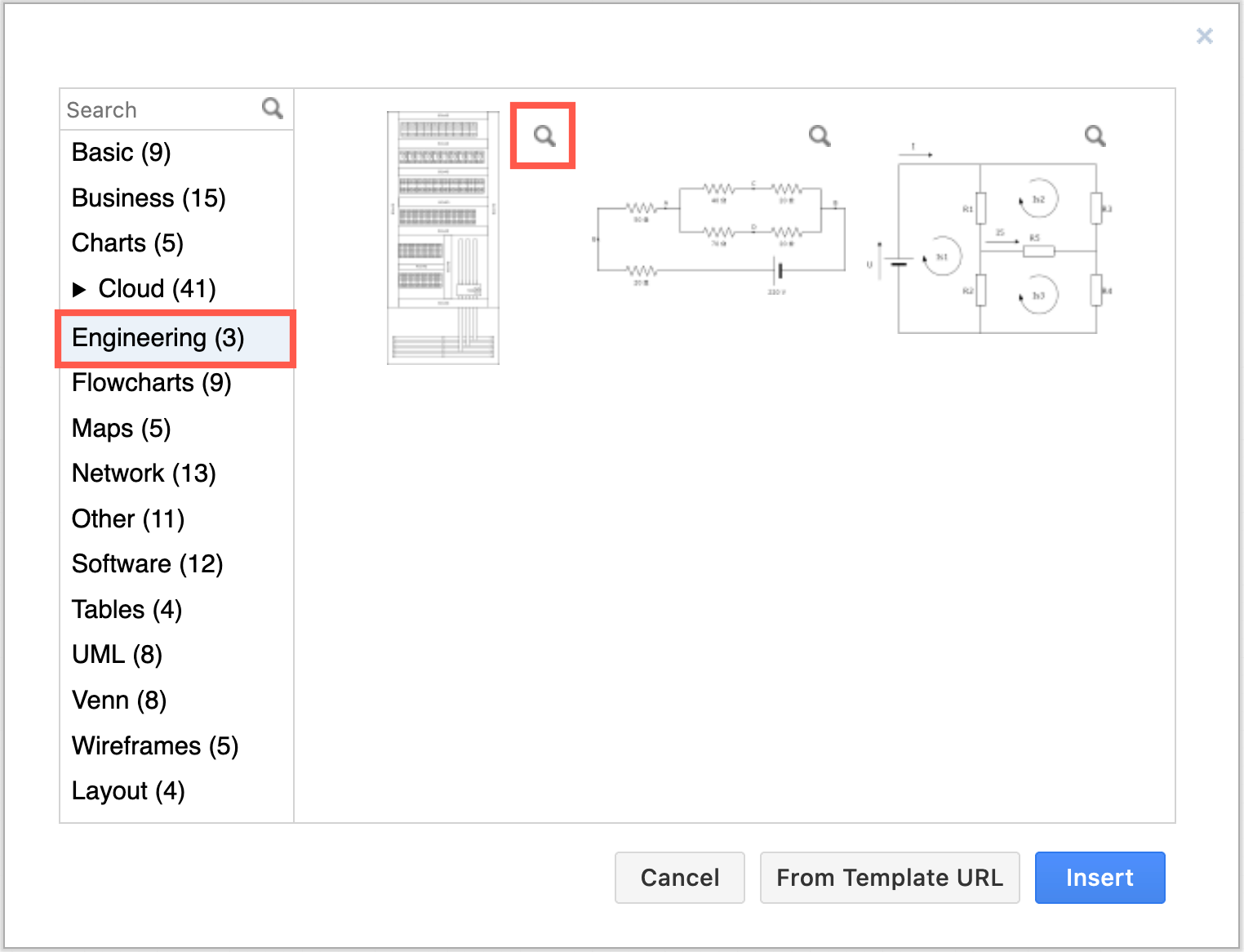

   • 电子柜模板位于工程部分。

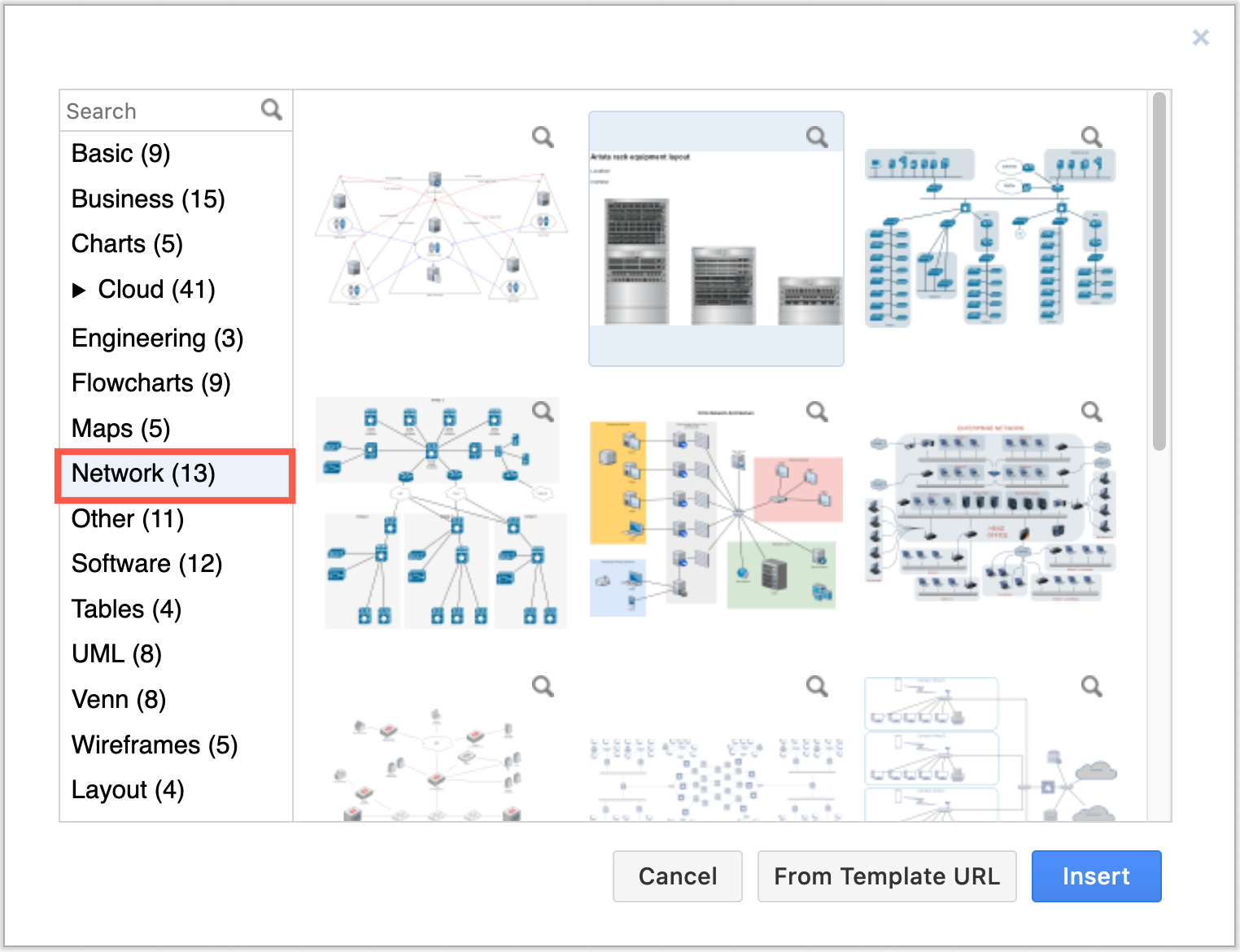

   • Arista 机架设备模板位于网络部分。

3. 单击插入以将其添加到绘图画布。
